引 言
人们在日常生活中，LCD占有很大的地位。人们使用的电脑、手机、车载系统、各种测量设备、显示设备等等，都把LCD作为重要的人机接口，它把使用者需要的信息及时反应出来。目前市场上存在着各种LCD和相对应的驱动模块，驱动模块所带的驱动程序都是针对本身模块开发的，各种驱动程序之间通用性差，而且在不同的平台上很难移植。每换一种LCD产品，都要根据它的驱动模块重写驱动程序。这样产品开发资源浪费，开发周期长，成本增加。本文将介绍一种LCD图形液晶驱动器的使用方法以及程序裁剪、移植和扩展，实现在任意坐标上显示图形和汉字。这款驱动器不带字库，对需要显示的汉字和字母通过字模产生器产生数据，通过程序设计把字体在LCD通过描点描述出来(本文所用的字模采用阳码)。
1 典型图形LCD驱动器NHC_313简介
1.1 驱动器简介
NHC_313驱动器驱动****点阵数为640(列)×480(行)，显示颜色为65536色(16位色)。本文所用的LCD为SHARP公司产品，产品型号为LQ104V1DG52。NHC_313有8位复用并行接口一数据总线和控制总线。MCU可以通过总线对LCD进行操作，随时写显示存储器，而不影响显示效果，即显示不会出现“雪花”。NHC_313内部有两页显示缓存，使用人员可以让一页缓存的数据在LCD上显示出来，同时可以对****页的缓存进行操作。此驱动器与微处理器接口连接简单，接口的读、写操作兼容8031总线时序。这款驱动器只是单纯的图形图像显示，没有内置字库、图形库。如果设计人员要显示汉字，必须要把需要的汉字用字模生成器产生字模的16进制文件，然后通过程序控制把需要的字体逐一描到LCD上。驱动器的控制引脚如下：
WR：数据写入，低电平有效
CS：片选端，低电平有效
A0：地址信号线0
A1：地址信号线1
DB0～DB7：数据总线

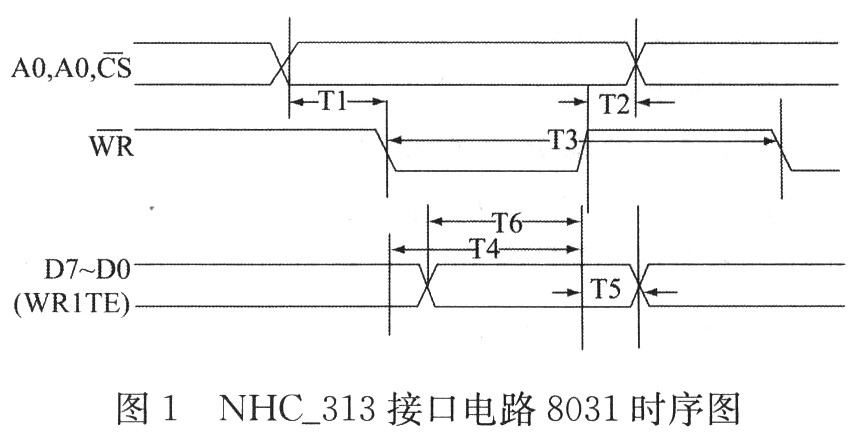

对NHC_313读写的时候采用8031时序，如图1为NHC_313接口电路8031时序图，在表1中列出了接口的时序特征参数。

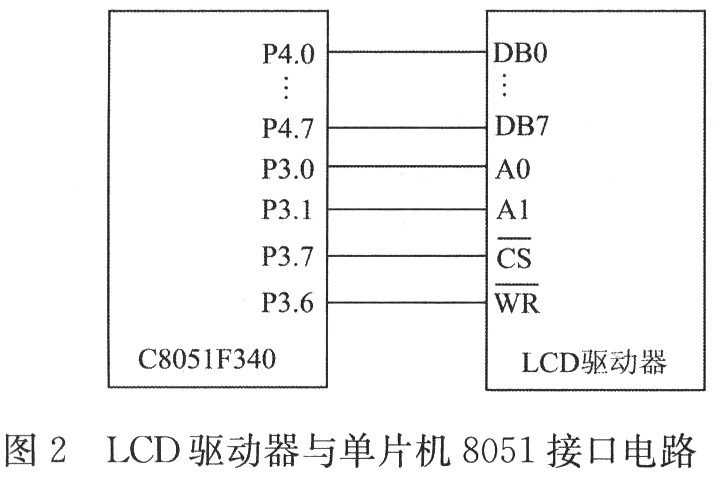

当驱动器与8051等I/O口读写速度不是很快的MCU连接时，I/O的特性其本上可以满足表1的时序特征参数，图2给出的是MCU和驱动器无缝连接的接口电路，这种方法是采用IO模拟时序的时候用到的引脚(不止局限于图中列出的引脚)，本文建议采用I/O口模拟时序的方法控制驱动器。要注意的是如果I/O的读写速度过快则不能满足接口时序特性参数。例如采用Silab公司的C8051F340作为NHC_313的MCU，由于C8051F340的内部晶振为48MHz，I/O读写速度不能很好满足时序特性(写周期不能满足)，所以在程序设汁中会看到有延时程序。而Atmel 8051系列单片机I/O可以满足表1的时序参数特性，不需要加入延时程序。

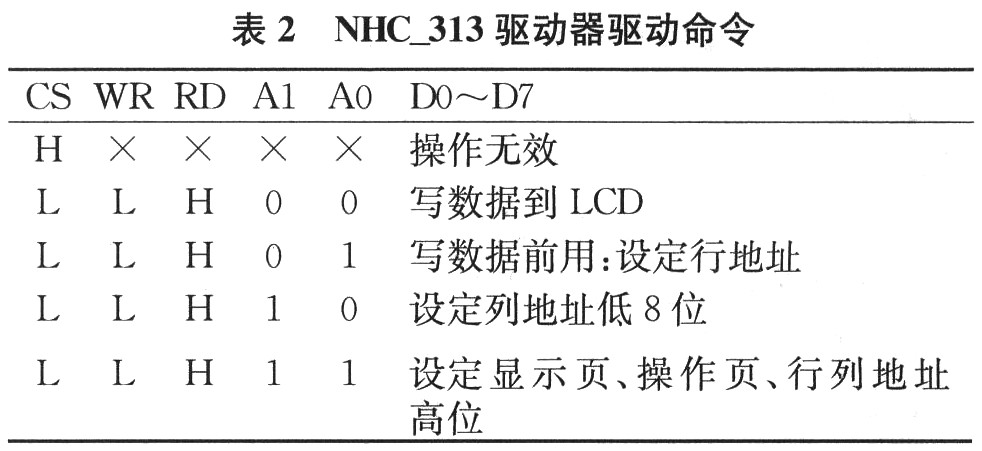

表2为驱动器命令，由于显示的像素点数为640(列)×480(行)，对于8位的I/O不能一次的把行和列的信息****表示出来，由此设置了行列的高低地址(8位地址线只能表示0～255的地址信息)。
对驱动器进行写操作要遵循以下规律：

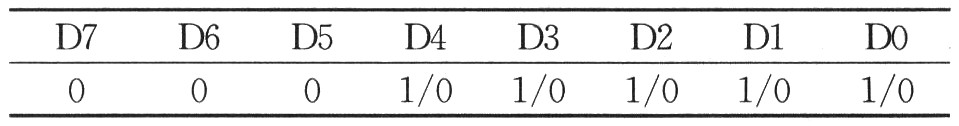

a)设定显示页和操作页地址(A1=A0=1，CS=0，WR=0)
D1-D0设定列地址高字节;D2设定行地址高字节。开机时先执行此操作再执行其他操作。
b)写行地址低字节。(A1=0，A0=1)
c)写列地址低字节字节。(A1=1，A0=0)

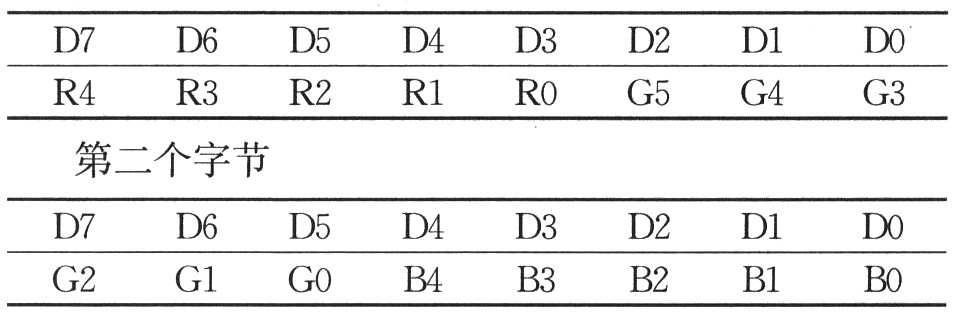

d)连续写两次8位字节对应一个像素点颜色(A1=0，A0=0)。****个字节：
R4、R3、R2、R1、R0表示红色灰度;G5、G4、G3、G2、G1、G0表示绿色灰度;B4、B3、B2、B1、B0表示蓝色灰度。如在同一行内连续写数据不用每次重写行坐标和列坐标，每一次“写数据”操作后列地址自动加1，即每写两个字节显示数据列地址自动加1。
1.2 关于液晶屏的简单说明
本文中的液晶显示器显示的颜色数量为65536种一16位色，对一个像素点所要显示的颜色需要用两个字节的数据来表示。需要注意的是，LCD的坐标系同数学上的坐标系有所不同，LCD的坐标系如图3所示。
