LCD的基本构造
液晶显示器件从结构上说，属于平板显示器件。其基本结构，呈平板形。典型液晶显示器件基本结构如图1-1所示。它主要由前后偏振片、前后玻璃片、封接边及液晶等几大部件组成。
当然，不同类型的液晶显示器件其部分部件可能会有不同，如：相变型、PDLC、多稳态型液晶显示器件没有偏振片，有源矩阵型液晶显示器件在基板上制作有有源矩阵电路等，但是所有液晶显示器件都可以认为是由两片光刻有透明导电电极的基扳，夹持一个液晶层，封接成一个偏平盒，有时在外表面还可能贴装上偏振片等构成。
下面以典型的扭曲向列型液晶显示器件（TN）为例，进行介绍，见图1-1。将两片光刻好透明导电极图形的平板玻璃相对放置在一起，使其间相距为6—7um。四周用环氧胶密封，但在一侧封接边上留有一个开口，该开口称为液晶注入口。液晶材料即是通过该注入口在真空条件下注入的。注入后，用树脂将开口封堵好，再在此液晶盒前后表面呈正交地贴上前后偏振片即完成了一个完整的液晶显示器件。当然，作为扭曲向列型液晶显示器件，在液晶盒内表面还应制作上一层定向层。该定向层经定向处理后，可使液晶分子在液晶盒内，在前后玻璃基板表面都呈沿面平行排列，而在前后玻璃基板之间液晶分子又呈90度扭曲排列。从而使其具有特有的光学和电光学特性。
现将构成液晶显示器件的三大基本部件和特点介绍如下：
1、玻璃基板
这是一种表面****平整的浮法生产薄玻璃片。表面蒸镀有一层In2O3或SnO2透明导电层，即ITO膜层。经光刻加工制成透明导电图形。这些图形由像素图形和外引线图形组成。因此，外引线不能进行传统的锡焊，只能通过导电橡胶条或导电胶带等进行连接。如果划伤、割断或腐蚀，则会造成器件报废。
2、液晶
液晶材料是液晶显示器件的主体。不同器件所用液晶材料不同，液晶材料大都是由几种乃至十几种单体液晶材料混合而成。每种液晶材料都有自己固定的清亮点TL和结晶点Ts。因此也要求每种液晶显示器件必须使用和保存在Ts—TL之间的一定温度范围内，如果使用或保存温度过低，结晶会破坏液晶显示器件的定向层；而温度过高，液晶会失去液晶态，也**失去了液晶显示器件的功能。
3、偏振片
偏振片又称偏光片，由塑料膜材料制成。涂有一层光学压敏胶，可以贴在液晶盒的表面。前偏振片表面还有一保护膜，使用时应揭去，偏振片怕高温、高湿，在高温高湿条件下会使其退偏振或起泡。

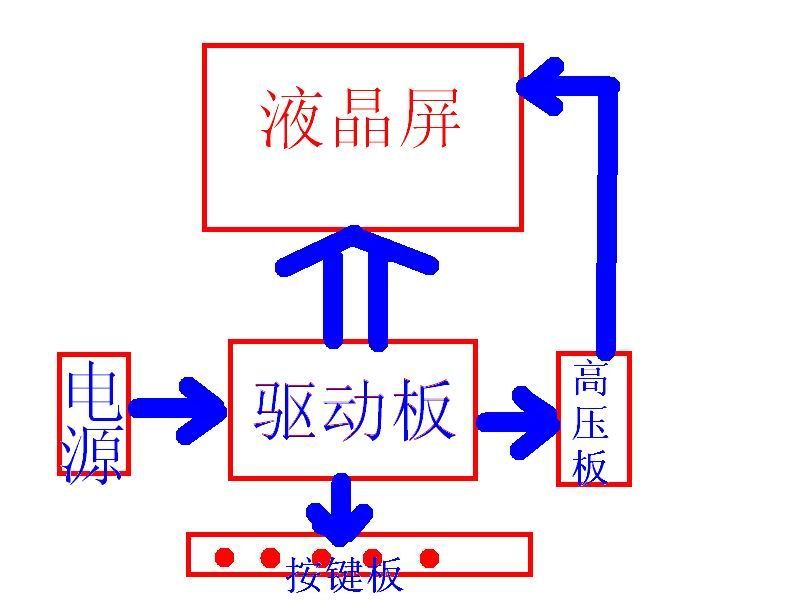

液晶显示器的构造结构图
