LFD监控系统的基本构成
1)SAMSUNG LFD拼接监控视频墙
2)视频监控前端（监控摄像机及视频服务器）
3)连接网络
4)中央监控服务器
5)监控客户端及其他终端

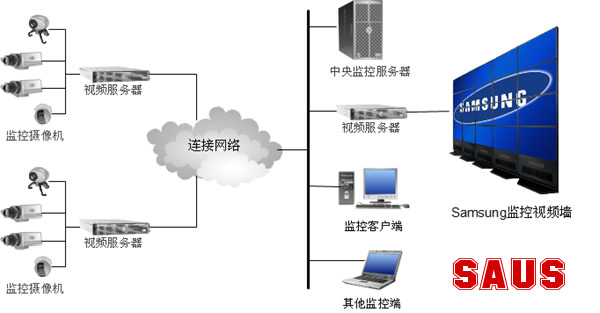

LFD监控系统网络拓扑图
LFD拼接幕墙的外观尺寸计算
LFD拼接幕墙的大小按照惯例由幕墙单元的个数（宽m × 高n）和单元的尺寸来计算。例如4x4的40″幕墙共有宽4个单元高4个单元共16个40″液晶LFD单元组成，以400UX为例其宽914mm高526mm，幕墙的显示面积是宽 4x914=3656mm 高 4x526=2104mm，具体使用时可根据安装环境选择立式或挂壁式安装，选择不同的安装方式时再加上边柜及立式低座的尺寸，便可得到幕墙的外观尺寸。
常用LFD型号外观尺寸：
|
类型 |
尺寸 |
型号 |
宽×高×厚(mm) |
|
LCD |
32" |
320MX(n) |
780 × 482 × 108.8 |
|
40" |
400DX(n) |
932 × 548 × 130 | |
|
400UX(n) |
914 × 526 × 118 | ||
|
400MX(n) |
971 × 582 × 118.5 | ||
|
46" |
460DX(n) |
1068 × 624 × 130 | |
|
460UX(n) |
1049 × 603 × 118 | ||
|
460MX(n) |
1102 × 658 × 125 | ||
|
57" |
570DX(n) |
1347.5 × 800 × 130 | |
|
70" |
700DXn |
1668 × 990 × 137.5 | |
|
82" |
820DXn |
1915 × 1126 × 143 | |
|
PDP |
42" |
PPM42M7H |
1027 × 630.5 × 96.5 |
|
50" |
PPM50M7F |
1204.6 × 724.1 × 97.1 | |
|
63" |
PPM63M7F |
1502.7 × 893.1 × 99.0 |
LFD拼接单元
使用三星UX系列LFD显示器，可以获得大屏幕视频拼接墙的****显示效果。
400UX显示器主要参数：
|
型号 |
400UX |
|
对角线尺寸 |
40" |
|
类型 |
S-PVA(DID) |
|
分辨率 |
1366*768 |
|
点距 |
0.648(H) * 0.648(W) |
|
亮度（标准值） |
700 cd/m2 |
|
动态对比度 |
5000:1 |
|
可视角度（水平/垂直） |
178/178 |
|
响应时间（灰阶） |
8ms |
|
PC输入 |
VGA/DVI/BNC |
|
视频输入 |
CVBS/S-Video/Component/HDMI |
|
功耗（****） |
220W |
|
待机功耗（****） |
1W(节能模式) |
|
重量（净重） |
21.2 kg |
|
尺寸（无底座） |
914 X 526 X 118 mm |
|
边框厚度 |
11 mm |
|
平均无故障时间 |
40000小时 |
|
特性 |
- 背光灯实时监控 - 温度传感器 - 内置风扇 - IR In/Out - RS232C环路控制 |
视频监控前端
监控前端主要由前端网络视频服务器、摄像机（防护罩、摄像机、镜头、支架）等主要设备组成，假如使用的是模拟监控系统，可能还有视频矩阵等设备。
摄像机采集视频图像，送到视频服务器上，视频服务器将完成模拟视频监视信号的数字采集、影像压缩、监控数据处理、报警信号的采集、网络的传输等功能。它可将前端的模拟信号同时处理成高清晰的实时数字图像发布到网络中，可实现多用户同时监控相同或者不同的现场图像，真正做到视频共享，适合交通行业对图像高清晰，高实时性的特殊要求。
连接网络
前端摄像机的视频信号利用同轴电缆传输到分节点，距离较远的话需要利用视频光端机通过光缆传输，在分节点可以通过视频编码器传输上网，或者分节点有矩阵时，也可以把矩阵连接到视频编码器上，然后再传输上网。
中央监控服务器
监控中心安装一台中心管理监控系统服务器，该系统配合数据库，主要完成现场图像接收，用户登录管理，优先权的分配，控制信号的协调，图像的实时监控，录象存储、检索、回放、备份、恢复等。
监控客户端及其他终端
实时监控及调阅监控录像设备，可由一台或多台组成。
