作为********的液晶显示器生产厂商，三星一直****于为中国商业用户提供从32英寸到82寸的全系列LFD(Large Format Display)大屏幕显示器，并针对不同行业提供全面完善的解决方案。目前，三星针对行业应用特点开发了MDC（多显示器控制）、远程工业控制、矩阵显示屏幕墙等多项技术。作为这些技术的集大成者，三星大屏幕显示器产品和解决方案已经广泛应用于国内外交通、银行、金融、能源等多个领域，深受行业用户青睐，包括美国达拉斯机场、英国希思罗机场、麦当劳、天津地铁等全球****厂商和重要交通枢纽信息和广告显示均采用三星产品。
一、SAMSUNG LFD产品技术优势
1、DID面板
三星****的DID（Digita☆Information Display）面板技术成为显示产业瞩目的焦点。DID面板的革命性突破在于超高亮度、超高对比度、超耐用性以及超窄边应用，解决了液晶显示应用于公共显示和数字广告标牌的技术障碍。一般来说，电视或电脑所用液晶屏的亮度只有250~300cd/m2，采用DID面板的液晶屏幕亮度则高达1500 cd/m2，对比度高达10000:1，比传统电脑或电视液晶屏要高出一倍，是一般背投的三倍。因此，采用DID面板的专业液晶显示器即使是在户外的强光照射下也清晰可见。目前，三星的专业显示解决方案大多是基于该技术的延展应用。
2、DNleTM数码自然影像技术
借助积极的研发和30多年的经验，三星终于获得了可以创建生动画面、精致细节和高对比度自然影响的专有技术- DNleTM，其具有以下特性：
☆超高对比度
☆高亮度
☆8ms极速响应时间
☆超宽视角
☆MDC多媒体演示控制。借助内置的RS232C接口，一台计算机可以控制多台显示器。只需要按照三星提供的MDC软件，选择要控制的设备， 然后单击相应的显示功能，**可以实现多重控制。
☆视频墙矩阵显示功能。内置的图像放大处理器支持各种视频墙规格——从1×1到5×5 之间的各种规格。如果用户希望按照这些规格来安装视频墙，那么他们不必添加任何其他视频控制设备。另外，如果信号接收器使用视频和PC接口，则也不需要额外的输入信号分配器。
☆两种多屏显示格式。在多显示器视频墙拼接中，一个**主要的问题是，如何以自然方式显�**枷穸皇蛊涫д妫课耍堑男驴頛FD显示器都支持两种格式的视频墙格式。首先是****模式，这种模式在显�**枷袷辈挥每悸窍允酒鞯谋呖颉Ｆ浯问亲匀荒Ｊ剑庵帜Ｊ皆谙允**枷袷被峥悸潜呖虻纳疃取�
二、LFD拼接系统的组成和结构

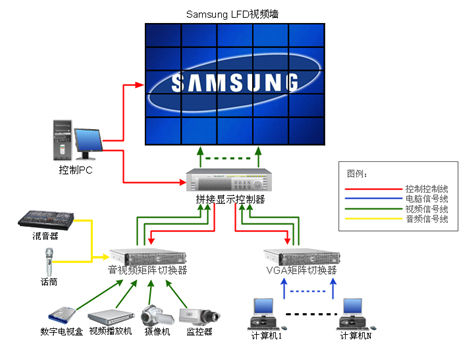

LFD拼接系统网络拓扑图
1、LFD拼接系统的基本构成：
SAMSUNG LFD显示器、上位机（控制主机）、拼接显示控制器（多屏处理器）、音视频矩阵切换器、VGA矩阵切换器。
2、LFD拼接幕墙的外观尺寸计算
LFD拼接幕墙的大小按照惯例由幕墙单元的个数（宽m × 高n）和单元的尺寸来计算。
⊙460UT 13x5的46″屏幕墙拼接方案,共有宽13个单元高5个单元共65个46″液晶LFD单元组成,采用460UT其宽1025.7 X 579.8 X 130.0mm幕墙的显示面积是宽 13x1025.6=13332.80mm 高 5x579.8=2899mm,具体使用时可根据安装环境选择立式或挂壁式安装,选择不同的安装方式时再加上边柜及立式低座的尺寸，便可得到屏幕墙的外观尺寸。(注：UT系列，适合拼接应用，拼接后双边宽度<=7.3mm)。
3、LFD拼接单元，使用三星UX系列LFD显示器，可以获得大屏幕视频拼接墙的****显示效果。
400UX显示器主要参数：
|
型号 |
460UT |
|
对角线尺寸 |
46" |
|
类型 |
S-PVA(DID) |
|
分辨率 |
1366X768 |
|
点距 |
0.648(H) * 0.648(W) |
|
亮度（标准值） |
700 cd/m2 |
|
动态对比度 |
40,000:1 |
|
可视角度（水平/垂直） |
178/178 |
|
响应时间（灰阶） |
8ms |
|
PC输入 |
VGA/DVI/BNC/PC(Support SOG) |
|
视频输入 |
CVBS/Component/HDMI |
|
功耗（****） |
260W |
|
待机功耗（****） |
2W(节能模式) |
|
重量（净重） |
27.9 kg |
|
尺寸（无底座） |
1025.7 X 579.8 X 130.0 mm |
|
边框厚度 |
(Top/Left : 4.3,Bottom/Right : 2.4) mm |
|
平均无故障时间 |
50,000小时 |
|
特性 |
- 背光灯实时监控 - 温度传感器 - 内置风扇 - IR In/Out - RS232C环路控制 |
4、上位机（控制主机PC-RS232C）
三星LFD显示器控制提供MDC多媒体显示控制软件，该软件可安装于任何品牌的PC机。在Windows环境下，运行MDC软件并通过RS232串行通信，用于对LFD拼接幕墙的信号和各种功能
的控制。
5、拼接显示控制器
拼接显示控制器的作用是将一个完整的图像信号经过划分处理后分配给每个视频显示单元，完成用多个普通视频单元组成一个超大屏幕动态图像显示屏。拼接显示处理器可以实现
多个物理输出组合成一个分辨率叠加后的超高分辨率显示输出，使拼接墙构成一个超高分辨率、超高亮度、超大显示尺寸的逻辑显示屏，完成多个信号源（网络信号、RGB信号和视
频信号）在拼接墙上的开窗、移动、缩放等各种方式的显示功能。
6、矩阵切换器
矩阵切换器是指在多路输入的情况下有多路的输出选择，形成的矩阵结构，即每一路输出都可与不同的输入信号“短接”，每路输出只能接通某一路输入，但某一路输入都可(同时
)接通不同的输出，一般习惯中，将形成M×N的结构称为矩阵，而将M×1的结构称为切换器或选择器，1×M的结构称为分配器。矩阵切换器原理是利用芯片内部电路的导通与关闭进
行接通与关断，并可通过电平进行控制完成信号的选择。
矩阵切换器按类型分为四种：VGA矩阵切换器、RGB矩阵切换器、音视频矩阵切换器、视频矩阵切换器。
该设备一般应具有断电现场保护功能，能保存设备关机前的工作状态，具备与计算机联机使用的RS-232 通讯接口，并提供通讯协议和演示程序，方便联机使用。
